Construcción de un Receptor Superheterodino (Parte 1)

 Construcción de un Receptor Superheterodino (Parte 1)

Hace unos días, me regalaron una radio francesa de la segunda mitad de los años 40, con la peculiaridad de que la radio venía totalmente desmontada, pieza por pieza. Con ese panorama, me vi en el dilema de simplemente guardar las partes para futuros proyectos o intentar reconstruirla de cero.

Tras pensarlo unos días, he llegado a la conclusión de que lo más interesante sería hacer una serie en el blog para mostrar su reconstrucción y además utilizarla para explicar el proceso de diseño y montaje de un receptor superheterodino, que es una de las cosas más interesantes que se pueden montar con válvulas.

En esta primera entrega le vamos a echar un vistazo a la radio tal y como me llegó a mi:

Radio tal cual la recibí, con todos sus componentes (Excepto las válvulas y los botes de FI)

Lo primero que se ve es que es una radio tipo kit, fabricada por alguien a mano en Francia, usando los componentes que se vendían en aquella época de forma estándar. El chasis se nota que está hecho totalmente a mano, el transformador de alimentación también tiene pinta de ser artesanal y sin duda la caja de la radio es de las genéricas que se vendían en la época.

También se puede ver como la persona que hizo este kit lo hizo de una forma digamos no muy profesional. Aunque en la foto no se ve el chasis por debajo tenía en los agujeros todas las esquirlas sin limar, signo de que se hicieron los agujeros a la ligera sin tener en cuenta esos detalles. También si se amplia en la foto se verá que varias piezas como el selector de tensiones están llenas de pintura gris, sin duda porque pintaron el chasis con esa pintura sin molestarse a quitar/tapar los zócalos y conectores de baquelita, manchándolos en el proceso.

Si nos fijamos con detalle en el chasis:

Chasis tal cual lo recibí, bastante sucio y con óxido.

Podemos ver que ha tenido épocas mejores. Tiene bastantes partes con óxido, aparte de que como dije se nota que es artesanal por los agujeros tan imperfectos que tiene hecho.

Poniéndome manos a la obra, con una lijadora limpio todo el chasis por dentro y por fuera y aprovecho para quitar las imperfecciones y esquirlas de los agujeros. Tras dejar el chasis totalmente limpio sin óxido, aplico una pintura gris hammerite para dejarlo un poco más presentable y de paso protegerlo en el futuro para que no vuelva a salirle óxido:

El chasis con nueva pintura.

Ahora tiene un aspecto mucho mejor, y estará mejor protegido frente al óxido que como estaba originalmente.

Si vemos el altavoz:

Altavoz electrodinámico con su transformador de salida.

Es una altavoz de tipo electrodinámico, diferente a los altavoces actuales. En los altavoces actuales tenemos un imán permanente en la parte de atrás que hace la función de atraer al cono hacia atrás cuando está en reposo. En este tipo de altavoces antiguos no tenemos imán como tal, porque en aquella época eran muy grandes y costosos. En su lugar tenemos un electroimán, que no es mas que una bobina de cobre a la que al recorrerla cierta intensidad genera un campo magnético que es el que atrae al cono.

Para probar este tipo de altavoces es importante medir si la bobina del electroimán (llamada también bobina de campo) tiene continuidad. Afortunadamente la tenía y de paso medí su resistencia que era de aproximadamente 2350 Ohms, algo elevada para las que suelen llevar otras radios.

Comprobé también que el primario del transformador de salida tuviese continuidad, que afortunadamente la tenía. No pude comprobar aún si el cono funcionaba, aunque presionándolo no noté que hiciera roces ni ruidos extraños, lo cual es buena señal. El cono en si tiene algunas partes rotas, las cuales arreglaré más adelante.

Fijándonos en el cristal del dial:

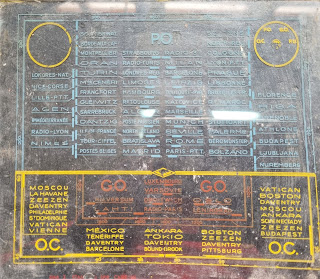

Cristal del dial, aún conserva sus inscripciones.

Vemos que aún conserva sus inscripciones. También podemos ver que la radio lleva ojo mágico y tres bandas (onda larga, onda media y onda corta) más una entrada de P. U. (Pick Up, es decir entrada de audio externa, pensada para un tocadiscos).

Como curiosidad, aunque en teoría en el dial aparece la entrada de P.U., el chasis no tiene ningún conector para la entrada de P.U., ni siquiera un agujero para ponerla, así que claramente esta función nunca se pudo usar en esta radio. Por supuesto, en el futuro le añadiremos una.

Aun así, hay un pequeño problema, porque, aunque añada esa entrada, hay otra que va a eliminarse…:

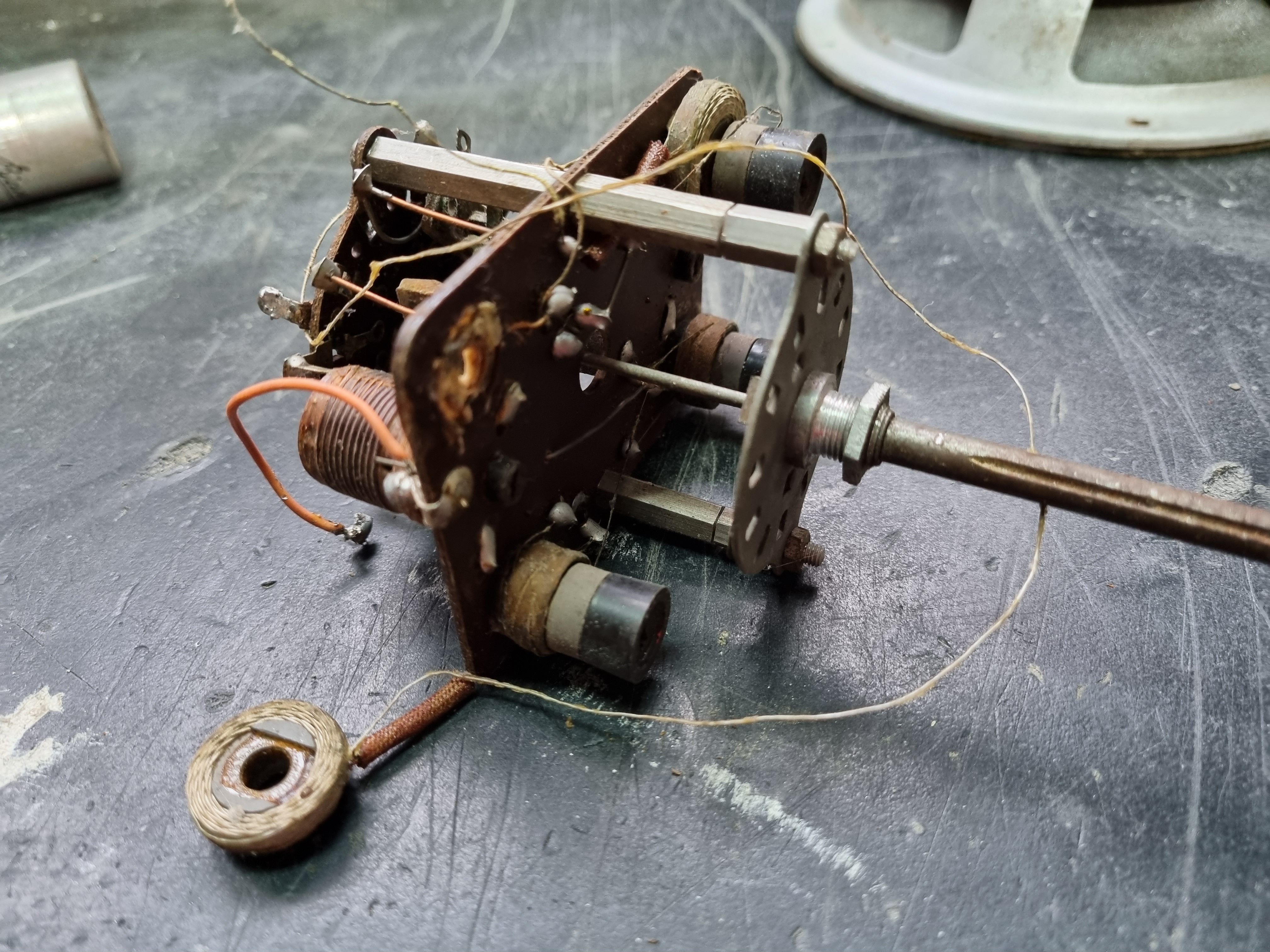

Conmutador de Ondas. Lamentablemente, está roto.

Por desgracia, el conmutador de ondas está roto. Tiene esa bobina rota al aire, aparte de que otras tienen los hilos cortados. Afortunadamente, tengo bobinas de antena y osciladora de otras radios que cubren las mismas frecuencias de onda media y onda corta del dial de la radio, pero no tengo una que cubra la onda larga, por lo cual en el nuevo diseño de superheterodino no pondré esta banda.

Aun así, ya que el conmutador tiene 4 posiciones dejaré la posición de onda larga para en el futuro ponerla si encuentro bobina de antena y osciladora de esta banda, o por si me decido a fabricarla yo mismo. Por lo pronto desmonto el conmutador de ondas por completo:

Como se ve, la parte trasera esta llena de pintura. Sin embargo, una vez desmontado y con un poco de disolvente es fácil limpiar todo el estropicio. También he aprovechado para limpiar los contactos del conmutador y lubricar un poco el mecanismo de rotación.

Antes y después del comutador de ondas



También con el disolvente arreglo los estropicios que habían hecho en el selector de tensiones:

Selector de tensiones libre de pintura.

Ahora esta como nuevo, como nota, el selector de tensiones lo pondré… pero sólo de adorno. Hoy en día no tiene sentido su función puesto que todo el mundo tiene en sus casas 230V, aparte de que es un peligro de seguridad dejarlo tal como está. Si se conectase, cualquiera que toque la parte de atrás podría en un descuido tocar uno de los terminales que tendrían tensión lo electrocutaría. Un suicido de diseño, típico de esta época. Al menos no es una radio universal, que entonces hubiese sido bastante peor.

Antes y después del conector de Antena.

El conector de Antena-Tierra también estaba pintado, aunque menos que el selector de tensiones. Igualmente, el resultado después de la limpieza es notable.

Condensador variable de dos secciones.

El condensador variable es de dos secciones típico con sus dos trimmers de ajustes integrados en cada sección. Con una limpieza superficial y echándole un poco de lubricante, funciona perfectamente.

Limpieza de los potenciómetros.

También he limpiado los potenciómetros de volumen y tono. Tanto por fuera como por dentro. Son de marca radiohm, con un curioso logo. Al parecer la empresa todavía sigue funcionando hoy en día.

Transformador de alimentación artesanal.

El transformador de alimentación se nota que es artesanal. No están muy bien marcados los secundarios ni el primario, pero con el tester y un poco de prueba con un variac he localizado todos los bobinados.

Las tomas del primario para otros voltajes las he encintado para que no den problemas, y he dejado la conexión solo para los 220V de este trafo. Los secundarios uno es de 6,3V con ¿Toma media?, y el otro de 5V con toma media para la rectificadora. El secundario de alta tensión, aunque no viene indicado es de 375-0-375V, que con los 230V actuales sube a 390-0-390V.

Aprovecho también para medir la resistencia del bobinado del primario y del secundario de alta. Dándome un valor para el primario de 155 Ohms y para la mitad del secundario de alta unos 188 Ohms. Obtener estos valores es importante, puesto que luego serán de utilidad a la hora de simular el comportamiento que tendrá la fuente de alimentación. Pero puedo ir adelantando que son valores bastante altos, con lo cual el trafo tendrá una pobre regulación.

Por último, echemos un vistazo a las válvulas que traía la radio:

Válvulas que traia la radio

De izquierda a derecha:

6AF7	Ojo mágico
6E8	Conversora-osciladora
6M7	Amplificadora de FI
6Q7G	Detectora y preamplificadora de BF.
6V6G	Amplificadora de potencia de BF
5Y3GB	Rectificadora de Alta Tensión

Aún no he comprobado el estado de las válvulas con el uTracer, pero lo primero que he hecho ha sido comprobar el brillo del ojo mágico. Iba sin esperanza ninguna, ya que normalmente los ojos mágicos siempre están agotados con el uso que se le da a la radio:

Prueba del ojo mágico, dando un brillo OK.

Sin embargo, mi sorpresa ha sido mayúscula al ver que da un brillo más que decente, está casi como nuevo, lo cual es una excelente noticia, porque aparte de que cada día es más difícil encontrar ojos mágicos NOS, su precio si lo encuentras están por las nubes, así que es un alivio.

La siguiente parte de la entrega será el diseño teórico del nuevo superheterodino. En cuanto lo tenga lo subiré al blog.
