Restauración del televisor Iberia T-2161, parte 1

Restauración del televisor Iberia T-2161, parte 1

Continuando poco a poco con la restauración del televisor, el primer paso que doy es comprobar con el μTracer3+ algunas de sus válvulas:

Válvula EF183:

Como se puede ver en la imagen, la EF183 está totalmente agotada, da un 0% de emisión, con lo cual es totalmente inútil. Por curiosidad comprobé también las curvas de esta válvula:

Después de ver estas curvas, la tiré directamente a la basura como era de esperar 😊.

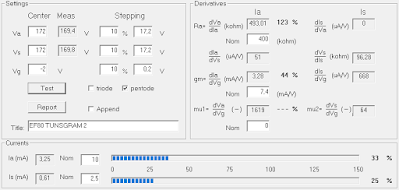

Siguientes válvulas en el test, las EF80s:

La EF80 miniwatt la podemos considerar en buena forma, con un 70% de emisión. Una de las EF80 de tungsram está al 55% de emisión, la podemos considerar como aceptable, aunque será mejor vigilarla de cerca. Por último, la otra EF80 de tungsram está bastante agotada con un 33% de emisión, así que es una candidata para reemplazarla.

Seguimos con las PCF80:

Vamos de mal en peor 😞, todas las PCF80 están para la basura. Cabe decir que sólo hice la prueba de la parte pentodo, ya que no tiene sentido que hiciese la prueba del triodo cuando de todas formas va a haber que sustituirlas sí o sí.

Ahora compruebo la parte pentodo de las PCL8X:

Estas están un poco mejor 😉. Si vemos la medida de la PCL84 nos da 115% de emisión, esto me hace sospechar que puede que esté un poco embalada, así que también la vigilaré de cerca.

Por último y aunque me dejo algunas válvulas sin comprobar (PY88, DY802, PL300 y el tubo de imagen), aquí están las medidas de las dos válvulas del sintonizador VHF:

Parece que la mala suerte me persigue con este televisor 😢. La PCC88 tiene los triodos demasiado embalados, con lo cual es sospecha de que puede que esté mal, lo cual es una lástima porque gracias a nuestros "queridos" audiófilos, comprar una PCC88 nueva tiene precios estratosféricos 😡. Por otra parte la PCF86 (en la captura pone PCC88, ha sido un error mío a la hora de escribirlo) en su parte pentodo vemos que está al 50%, con lo cual entra también en la lista de vigilancia.

Está claro que después de esto, hay bastante trabajo en este televisor. Ya no solo se trata de cambiar componentes deteriorados, si no que también hay que ponerle nuevas casi la totalidad de las válvulas. Esto es un claro indicio de que el televisor ha tenido bastante uso a lo largo de su vida, con lo cual aumenta bastante la probabilidad de que muchos componentes estén bastante agotados y cerca del final de su vida útil... lo cual hace si cabe aún más divertido el proyecto de restauración 😂.
